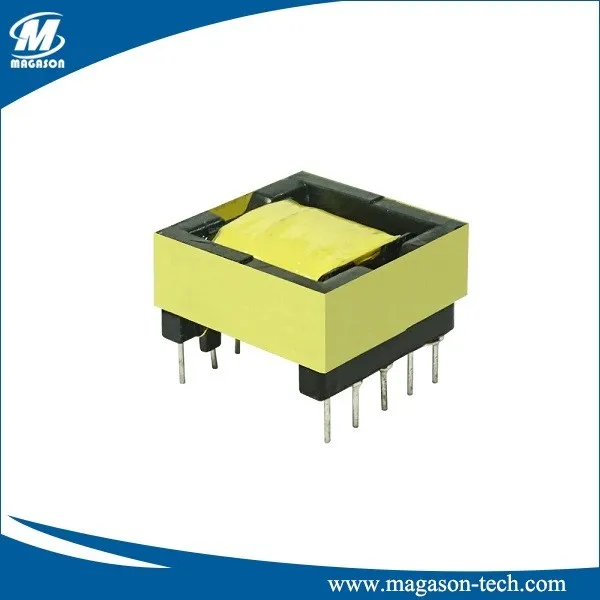

একটি পালস ট্রান্সফরমার (উচ্চ ফ্রিকোয়েন্সি ট্রান্সফরমার) হল এক ধরণের ট্রান্সফরমার যা এর দুটি উইন্ডিং এবং সেইসাথে সংযুক্ত লোডের মধ্যে ভোল্টেজ পালস ট্রান্সমিশনের জন্য ডিজাইন এবং অপ্টিমাইজ করা হয়। এই ধরনের ট্রান্সফরমারগুলি কম শক্তি এবং উচ্চ-শক্তি SMPS-এর মধ্যে প্রয়োজনীয় উপাদানগুলির সাথে নিয়ন্ত্রণ সার্কিটে সংকেত প্রেরণের জন্য ব্যবহৃত হয়।
পালস ট্রান্সফরমার ডিজাইনগুলি পাওয়ার রেটিং, ইন্ডাকট্যান্স, ভোল্টেজ লেভেল (নিম্ন থেকে উচ্চ), অপারেটিং ফ্রিকোয়েন্সি, আকার, প্রতিবন্ধকতা, ব্যান্ডউইথ (ফ্রিকোয়েন্সি রেসপন্স), প্যাকেজিং, উইন্ডিং ক্যাপাসিট্যান্স এবং অন্যান্য প্যারামিটারের ক্ষেত্রে ব্যাপকভাবে পরিবর্তিত হয়। ডিজাইনাররা উইন্ডিং কনফিগারেশন ব্যবহার করে পরজীবী উপাদান যেমন লিকেজ ইন্ডাকট্যান্স এবং উইন্ডিং ক্যাপাসিট্যান্স কমানোর চেষ্টা করে যা উইন্ডিংগুলির মধ্যে কাপলিংকে অপ্টিমাইজ করে। এই ট্রান্সফরমার এবং চৌম্বকীয় উপাদানগুলি বিদ্যুৎ সরবরাহের অন্যতম প্রধান উপাদান।
এই পালস ট্রান্সফরমারগুলি পালস আকারে কারেন্ট এবং ভোল্টেজগুলি পরিচালনা করে তাই বেশিরভাগই ব্যবহৃত হয় যেমন পাওয়ার ইলেকট্রনিক সার্কিটের মধ্যে পৃথক উৎস এবং লোড করার জন্য ট্রান্সফরমারগুলিকে আলাদা করা। এই ধরনের ট্রান্সফরমার রাডার, টিভি, ডিজিটাল কম্পিউটার এবং আরও অনেক কিছুতে ব্যবহৃত হয়। পালস ট্রান্সফরমারের প্রধান কাজগুলি হল:
- ভোল্টেজ পালস প্রশস্ততা পরিবর্তন করা যেতে পারে
- পালস পোলারিটি পরিবর্তন করা যেতে পারে
- পালস পরিবর্ধক এর বিভিন্ন পর্যায় সংযুক্ত করা যেতে পারে
- আইসোলেশন ট্রান্সফরমারের মতো ব্যবহার করা হয়
পালস ট্রান্সফরমারের সুবিধার মধ্যে নিম্নলিখিতগুলি অন্তর্ভুক্ত রয়েছে।
- আকারে ছোট
- উচ্চ বিচ্ছিন্নতা ভোল্টেজ
- সস্তা
- বাহ্যিক বিদ্যুৎ সরবরাহের প্রয়োজন নেই
- এটি উচ্চ ফ্রিকোয়েন্সিতে কাজ করে।
- এটি উচ্চ শক্তি প্রেরণের জন্য সক্ষম
- আরো windings অন্তর্ভুক্ত
- বিপথগামী স্রোত এড়িয়ে চলে
- এটি নিরোধক এবং নিয়ন্ত্রণ দেয়
বৈদ্যুতিন স্পেসিফিকেশন (শুধুমাত্র উদাহরণের জন্য)
| টাইপ | আবেশ | টার্ন রেশিও | ডিসিআর | হাই-পাত্র |
| (10Khz/0.1 প্রকার) | (Ω সর্বোচ্চ) | (প্রি-সেকেন্ড) | ||
| EFD12 | 27uH±10% | 0.74:1:0.71 | 0.21:1.15:0.35 | 1250VAC |
| EFD15 | 4৷{1}}mH±6% | 1:1 | 6.25:6.25 | 1000ভিডিসি |
| EFD20 | 20mH±6% | 1:1 | 5.5:5.5 | 1000ভিডিসি |
দ্রষ্টব্য:
- উপরে তালিকাভুক্ত সমস্ত ডেটা শুধুমাত্র রেফারেন্সের জন্য। Magason পূর্ব বিজ্ঞপ্তি ছাড়াই স্পেসিফিকেশন পরিবর্তন বা সংশোধন করার অধিকার সংরক্ষণ করে।
- বিস্তারিত স্পেসিফিকেশন অনুরোধের ভিত্তিতে উপলব্ধ.
- কাস্টমাইজড স্পেসিফিকেশন উপলব্ধ, বিস্তারিত জানার জন্য ম্যাগাসনের সাথে যোগাযোগ করুন।
বৈশিষ্ট্য
কম ক্ষতি, উচ্চ দক্ষতা, কম তাপ, কম শব্দ, ছোট আকার
বিভিন্ন চরম পরিবেশে মানিয়ে নিন
অ্যাপ্লিকেশন
ডিজাইন পাওয়ার: 1~10KW
মডেল: EE, EI, ER, ETD, EFD, EPC, EP, POT, PQ, RM, CD, UR ইত্যাদি
অপারেশন ফ্রিকোয়েন্সি: 10~500KHZ
এলইডি পাওয়ার সাপ্লাই, মোবাইল ফোন চার্জার, পাওয়ার অ্যাডাপ্টার, ডিজিটাল ক্যামেরা, ড্রাইভ ট্রান্সফরমার, পিএফসি
ইন্ডাক্টর, রেজোন্যান্ট ইন্ডাক্টর, অক্সিলিয়ারি ট্রান্সফরমার, ডিসি-ডিসি কনভার্টার, হ্যান্ডহেল্ড সুইচিং পাওয়ার সাপ্লাই চার্জার ইত্যাদি।
